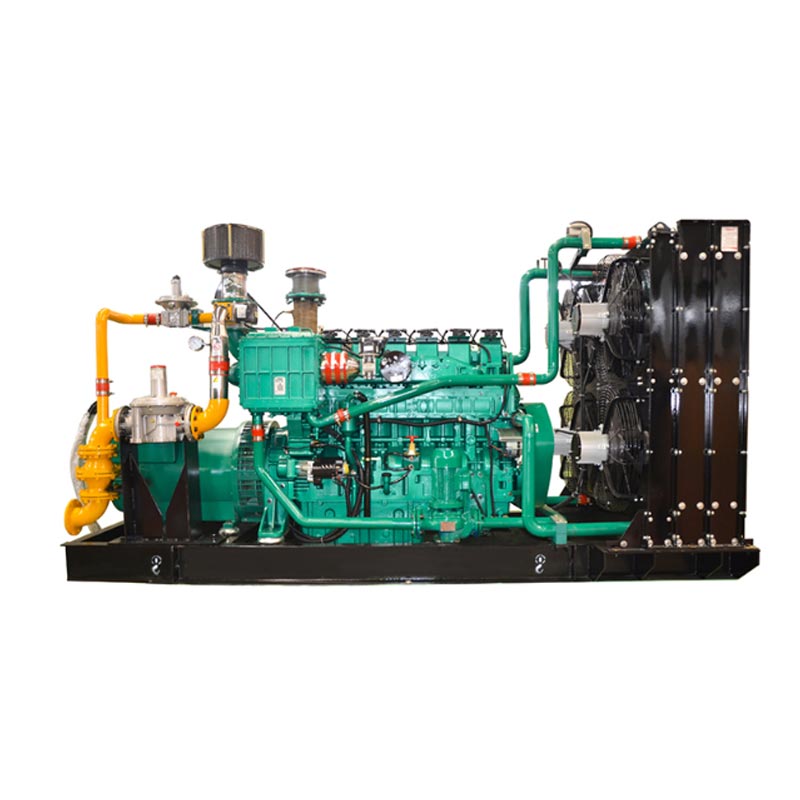

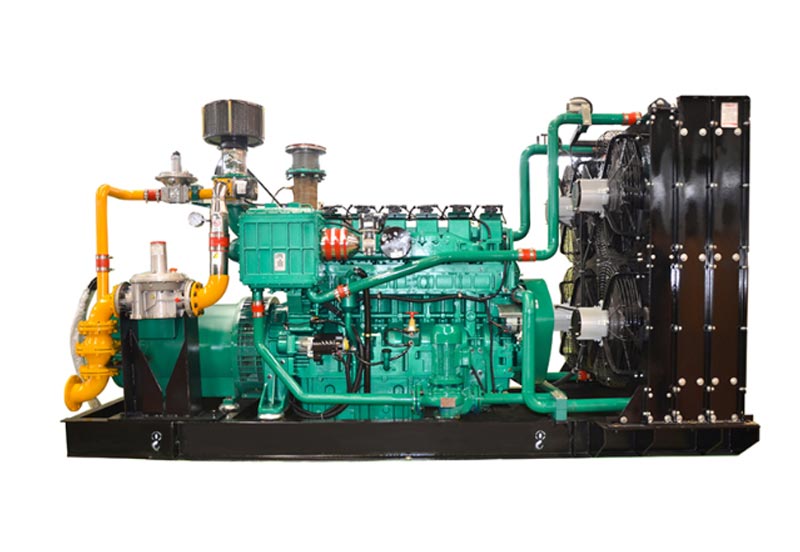

Domuz Çiftliği için Biyogaz Jeneratör Seti

Çin Kecheng'in Domuz Çiftliği için Biyogaz Jeneratör Seti, domuz çiftliklerinden gelen gübre ve kanalizasyonu işleyebilir ve enerji elde edebilir kendi kendine yeterlilik. Bu ekipman, hayvancılık çiftliklerinden biyogazın dönüştürülmesi için özel olarak tasarlanmıştır. Uyum sağlayabilir Biyogaz konsantrasyonu ve safsızlık içeriğindeki dalgalanmalar ve enerji üretimi için istikrarlı bir şekilde çalışması. Birim benimser Biyogaz ön arıtımı, yüksek verimli içten yanmalı motor, jeneratör ve atık gazını içeren entegre tasarım ısı geri kazanım cihazı. Sadece elektrik üretmekle kalmıyor, aynı zamanda üretim veya günlük yaşam için ısı enerjisini de geri kazanıyor, böylece enerjinin kapsamlı kullanım oranını artırır. Ürün gücü 50 ila 200 kilovat arasında değişmektedir ve yetiştirme çiftliğinin spesifik envanter ölçeğine ve biyogaz üretimine göre özelleştirilebilir. Çekirdek bileşenler iki yıllık veya 8.000 saatlik garanti hizmetiyle birlikte gelir. Bu sistem küçük ve orta ölçekli işletmelerin yanı sıra Büyük ölçekli domuz çiftlikleri, gübre ve kanalizasyonun kaynak kullanımını etkili bir şekilde sağlar, işletme maliyetlerini azaltır ve Çevre dostu ve enerji tasarrufu sağlayan döngüsel bir üretim modeli oluşturmak.

Uygulama senaryoları (Domuz çiftlikleri için özel senaryolar)

1. Domuz çiftliği kendi güç kaynağını kullanıyor

• Uygulanabilir senaryolar: Domuz ahırı aydınlatması, yem işleme ekipmanları (kırıcılar, karıştırıcılar), çevresel kontrol ekipmanları (fanlar, su perdeleri, termostatlar), gübre arıtma ekipmanları (karıştırma pompaları, katı-sıvı ayırıcılar)

• Temel değer: Elektrik şebekesinden gelen güç kaynağının yerine geçer ve elektrik masraflarını azaltır (bir Stokta 500 domuz bulunan domuz çiftliği, günde ortalama 120kW · saat elektrik üreterek yaklaşık olarak tasarruf sağlıyor. Yıllık 30.000 yuan elektrik ücreti). Elektrik kesintisi olduğunda acil durum güç kaynağı olarak görev yapar. domuz ahırındaki havalandırma ve sıcaklık kontrolünün kesintiye uğramamasını sağlayarak domuzların ölümünün önlenmesi stres nedeniyle.

2. Biyogaz atık ısısının geri kazanımı ve kullanılması

• Uygulanabilir senaryolar: Domuz kümeslerinde kış ısıtması (domuz kuluçka makineleri, besi domuz kümesleri), biyogazda izolasyon Fermantasyon tankları (fermantasyon sıcaklığının 35-40°C'de tutulması ve biyogaz üretiminin arttırılması), ısıtma/sıcak Personel yaşam alanlarında su

• Temel değer: Jeneratör setinin atık ısı geri kazanım oranı ≥%80'dir. 50kW’lık model ortalama Günde 150MJ ısı, 1000 metrekarelik bir domuz ahırının ısıtma ihtiyacını karşılayarak kömür/gaz maliyetini azaltır ısıtma ve "enerji üretimi + ısıtma" şeklinde ikili faydalar elde etme.

3. Şebekeye bağlı enerji üretimi (Fazla elektrikten elde edilen gelirin artması)

• Uygulanabilir senaryolar: Büyük ölçekli domuz çiftlikleri (2.000'den fazla domuz stokuyla), yeterli biyogaz üretimi (günlük biyogaz üretimi ≥500 metreküp) ve kendi kullanımından sonra ihtiyaç fazlası elektriğin ulusal elektriğe bağlanması ızgara

• Temel değer: Yıllık ulusal yeni enerji şebekesi bağlantı sübvansiyonunun (0,3-0,5 yuan /kW·saat) keyfini çıkarın 200 kW'lık model için yaklaşık 1,2 milyon kW · saat şebekeye bağlı elektrik, ek gelir sağlıyor 360.000-600.000 yuan. Aynı zamanda çevre koruma politikası gereklerine uyar ve yardımcı olur. domuz çiftliğine "Yeşil Yetiştirme Gösteri Çiftliği" unvanı verildi.

4. Gübre ve kanalizasyon arıtımına yönelik destekleyici tesisler

• Uygulanabilir senaryolar: Domuz Çiftliği için Biyogaz Jeneratör Seti, domuz çiftliklerindeki biyogaz çürütücülere ve katı-sıvı ayırıcılara bağlanabilir. Güç Jeneratör seti tarafından üretilen gübre, gübre arıtma sistemine doğrudan sağlanarak bir enerji döngüsü oluşturulur. "gübre → biyogaz → elektrik → gübre arıtma"

• Temel değer: Gübre ve kanalizasyon arıtma ekipmanlarının yüksek elektrik maliyetleri sorununu ele alırken, elektrik maliyetlerini azaltırken Doğrudan biyogaz emisyonlarından kaynaklanan çevre kirliliği ve çevre koruma gerekliliklerinin karşılanması "Büyük Hayvancılık ve Kümes Hayvancılığından Kaynaklanan Kirliliğin Önlenmesi ve Kontrolüne İlişkin Yönetmelik".

Ürün avantajları (Domuz çiftliklerinin sıkıntılı noktalarına çözüm bulmak üzere tasarlanmıştır)

Teknik parametreler (Domuz Çiftliklerinde Yaygın Olarak Kullanılan Modeller)

Teknik özellikler (Domuz Çiftlikleri için Özel Tasarım)

1. Biyogaz için özel ön arıtma sistemi

• Kecheng'in "Üç Aşamalı Ön Arıtma Ünitesi": birinci aşama kuru kükürt giderme (önlemeyi önlemek için hidrojen sülfürün çıkarılması) içten yanmalı motorların korozyonu), ikinci aşama siklon dehidrasyonu (su buharının biyogazdan ayrıştırılması) silindirlerde su birikmesini önler) ve üçüncü kademeli basınç dengeleme valfi (biyogaz basıncını dengeler) özelliklerine uygun olan, biyogaz üretimindeki dalgalanmalardan dolayı dengesiz ünite hızından kaçının. Domuz çiftliklerinde biyogazın "yüksek kükürt, yüksek nem ve büyük üretim dalgalanmaları".

2. Korozyona dayanıklı güç sistemi

• İçten yanmalı motor, biyogaz özel piston segmanları (aşınmaya dayanıklı dökme demirden yapılmış) ile donatılmıştır. Hidrojen sülfürün korozyonuna dayanabilen bir krom kaplama tabakası) ve valfler (paslanmaz çelikten yapılmış) Biyogazda kullanılır ve 15.000 saate kadar uzatılmış servis ömrüne sahiptir (sıradan dizel motorlardan %50 daha uzun). bileşenler). Buji, biyogazın eksik yanmasını önlemek için anti-karbon birikintisi tasarımını benimser. karbon birikmesine neden olur ve ateşleme arızasına neden olur.

3. Domuz çiftlikleri için özel akıllı kontrol sistemi

• Domuz çiftlikleri için özel KCPLC-02 kontrol ünitesiyle donatılmış olup şunları destekler: ① Biyogazın otomatik adaptasyonu konsantrasyonu (metan konsantrasyonu %45'in altına düştüğünde yükü otomatik olarak azaltır ve otomatik olarak alev sönmesini önlemek için %75'ten yüksek olduğunda yükün artırılması); ② Sıcaklık kontrolü ile bağlantılıdır. Biyogaz çürütücü (biyogaz çürütücünün izolasyonu için jeneratör setinden gelen atık ısıya öncelik verilir ve sıcaklık 35°C'nin altına düştüğünde atık ısı valfi otomatik olarak açılır). ③ Mobil cihaz üzerinden uzaktan izleme APP (domuz çiftliği tarafından uzaktan yönetime uygun, elektrik üretimi, biyogaz tüketimi ve arıza alarmlarının görüntülenmesi) yöneticiler).

4. Atık ısının kademeli olarak kullanılmasına yönelik tasarım

• "Çift döngülü atık ısı geri kazanımını" benimseyin: İlk döngü, silindir gömleğindeki suyun atık ısısını geri kazanır. içten yanmalı motorun (80-90 ° C sıcaklıkta) ve onu domuz ahırında ısıtmak için besler; ikinci devre egzoz gazındaki atık ısıyı geri kazanır (400-500°C sıcaklıkta) ve Fermantasyon sıcaklığını korumak için biyogaz çürütücüdeki suyun bir ısı eşanjörü aracılığıyla sirküle edilmesi, %15 daha fazla enerji yaratarak "enerji üretimi → ısıtma → artan biyogaz üretimi" şeklinde bir enerji döngüsü elde etmek sıradan birimlerden daha değerlidir.

5. Patlamaya dayanıklı güvenlik tasarımı

Ünitenin elektrik sistemi, Ex dⅡB T4'ün patlamaya dayanıklı derecesini benimser (yanıcı ve biyogazın patlayıcı özellikleri). Biyogaz boru hattı 304 paslanmaz çelikten yapılmıştır (korozyona dayanıklı ve patlamaya dayanıklı). Ön arıtma sistemi bir biyogaz sızıntı alarmı (hassasiyet ≤%0,1 VOL) ile donatılmıştır. "Patlayıcı Gaz Ortamları için Elektrikli Cihazlar" GB 3836.1 standardına uygundur. Kasayı sağlayın domuz çiftliklerinin işletilmesi.

Kullanım Yöntemi (Domuz Çiftlikleri İçin Basit İşletme Süreci)

1. Çalıştırma öncesi inceleme (Günlük zorunlu)

2. Başlatma işlemi (esas olarak otomatik modda)

1. Ön arıtma sistemini başlatın: Biyogaz çürütücünün çıkış vanasını açın, ön arıtma sistemini başlatın. (kükürt giderme fanı, susuzlaştırma pompası) ve 5 dakika boyunca çalıştırın. Biyogazın saflaştırılmasından sonra (metan Konsantrasyon ≥%50 ve basınç stabil hale geldiğinde, biyogazı üniteye yönlendiren vanayı açın.

2. Ünitenin Başlatılması: Kontrol cihazının dokunmatik ekranında "Otomatik Başlat"a tıklayın. Ünite 30 saniye boyunca ön ısıtma yaptıktan sonra (uzun süreli) Düşük sıcaklıktaki bir ortamda 1 dakikaya kadar), başlatın. Dönme hızını gözlemleyin (kademeli olarak artırın) 1500 dev/dak), biyogaz giriş basıncı (0,8-1,2kPa) ve güç üretim voltajı (380V±%5). Parametreler bir kez dengeleyin, otomatik olarak yükleyin (ilk yük %50'yi geçmez). 10 dakika koşun ve ardından tam seviyeye yükseltin yük.

3. Atık ısı kullanımı Ayarları: Atık ısı geri kazanım vanasını gerektiği gibi ayarlayın. Domuz ahırı gerektirdiğinde ısıtma, "ısıtma devresini" açın. Biyogaz çürütücünün izolasyona ihtiyacı olduğunda "biyogaz izolasyonunu" açın devre". Kontrolör sıcaklığı otomatik olarak izler ve vana açıklığını ayarlar.

3. Operasyon Takibi (Günlük Yönetim)

• Temel parametreleri her iki saatte bir kaydedin: enerji üretimi, biyogaz tüketimi, metan konsantrasyonu ve atık ısı kaynağının sıcaklığı (domuz ahırları için ısıtma ≤60°C, biyogaz çürütücüler için yalıtım ≤40°C). Biyogaz ne zaman konsantrasyonunun %45'ten düşük olduğu tespit edilirse, biyogaz çürütücünün fermantasyon durumunu derhal kontrol edin (örn. besleme hızı, karıştırma frekansı gibi).

• Kontrol cihazı alarm yönetimi: "Düşük biyogaz basıncı" gibi alarmlar varsa (biyogazın çıkış vanasını kontrol edin) çürütücü), "Yüksek su sıcaklığı" (soğutma sistemindeki kireci temizleyin) veya "kükürt giderici arızası" meydana gelirse, yük azaltılmalı ve önce makine kapatılmalıdır. Ancak arıza giderildikten sonra makine onarılabilir. yeniden başlatıldı.

4. Kapatma işlemi (Her gün sonunda veya arıza durumunda)

1. Yükün azaltılması ve kapatılması: Önce yavaş yavaş yükü boşaltın (yükü 0'a düşürün), bağlantı vanasını kapatın. Biyogazın üniteye beslenmesi, ön arıtma sisteminin 5 dakika süreyle çalışır durumda tutulması (boru hattında kalan biyogazın temizlenmesi), ardından kontrol ünitesindeki "Durdur" düğmesine tıklayın; ünite durmadan önce 3 ila 5 dakika boyunca yüksüz olarak çalışacaktır.

2. Sistemin kapatılması: Ön arıtma sistemini (kükürt giderme fanı, susuzlaştırma pompası) kapatın, çıkış vanasını kapatın. biyogaz çürütücüsünde (makine uzun süre çalışmadığı zaman), herhangi bir biyogaz sızıntısı veya yağ olup olmadığını kontrol edin Üniteden sızıntıyı giderin ve ünitenin yüzeyindeki tozu temizleyin.

3. Veri Kaydı: Günlük toplam enerji üretimini, toplam biyogaz tüketimini ve çalışma süresini kaydedin. Maliyet muhasebesi ve sübvansiyon uygulamasının temeli.

Güvenlik ve Koruma (Domuz Çiftlikleri İçin Temel Düzenlemeler)

1. Kurulum güvenliği (Temel gereksinimler)

• Yer seçimi standartları: Ünite, biyogaz çürütücünün rüzgar yönünde kurulmalıdır (en azından Biyogaz çürütücüsünden 10 metre uzakta), domuz ağılının yem depolama alanından ve açık alev kaynaklarından uzakta (örn. kazanlar ve sobalar gibi). Kurulum alanı iyi bir havalandırmaya sahip olmalıdır (saatlik havalandırma hacmi ünite hacminin en az 20 katı) ve zeminin kıvılcım çıkarmayan (çimento + antistatik gibi) olması gerekir. kaplama).

• Patlamaya dayanıklı tasarım: Biyogaz boru hatlarında patlamaya dayanıklı boru bağlantı parçaları (korunmayı önlemek için bakır vanalar gibi) kullanılmalıdır. darbeden kaynaklanan kıvılcımlar) ve her 10 metre mesafe için bir patlamaya dayanıklı basınç tahliye vanası takılmalıdır. boru hattı. Elektrikli ekipmanlar (aydınlatma ve anahtarlar gibi) patlamaya dayanıklı olmalıdır. kesinlikle yasaktır Ünitenin yakınında çalışmak için patlamaya dayanıklı olmayan aletler kullanın.

• Yangından korunma konfigürasyonu: Kurulum alanı 2 adet 4 kg'lık kuru tozlu yangın söndürücüyle donatılmıştır (≤5 üniteden metre uzakta) ve bir yangın kum havuzu (hacmi ≥0,5m³ olan). "Açık Alev Yasaktır" gibi uyarı işaretleri ve “Yanıcı ve Patlayıcı” kurulmakta olup, yangından korunma tesislerinin etkinliği düzenli olarak denetlenmektedir.

2. Operasyonel Güvenlik (Personel Normları)

• Sertifikalı personel: Operatörler Kecheng Electric Power tarafından özel bir eğitimden geçmelidir (biyogaz güvenliği, ünite operasyon), göreve başlamadan önce değerlendirmeyi geçmeli ve bir sertifika almalıdır. Lisanssız personel var birimlerin çalıştırılması kesinlikle yasaktır.

• Çalıştırma kontrendikasyonları: Ünite çalışır haldeyken biyogaz boru hattını veya patlamaya dayanıklı bileşenleri sökmeyin. çalışır durumda. Kurulum alanında sigara içmeyin veya açık alev kullanmayın. Biyogaz kaçağını kontrol ederken, boru bağlantı noktalarına sabunlu su uygulayın (açık alev tespiti kesinlikle yasaktır). Kabarcık bulunursa makineyi durdurun işlemek için hemen.

• Kişisel koruma: Çalıştırırken antistatik iş kıyafetleri ve kaymaz ayakkabılar giyin. Toz maskesi ve eldiven giyin kükürt gidericilerle temas halindeyken (kükürt gidericilerden kaynaklanan cilt tahrişini önlemek için). Statik elektrik tahliyesine dokunun Cihazın kurulum alanına girmeden önce (insan vücudundaki statik elektriğin serbest bırakılması için).

3. Güvenliği koruyun (düzenli denetim)

• Elektrik ve gazın kesilmesi: Bakım öncesinde ünitenin güç kaynağı bağlantısı kesilmelidir (ana şebekeyi kapatın). anahtarı), biyogaz boru hattının vanası kapatılmalı ve boru hattındaki artık biyogaz temizlenmelidir. nitrojen veya hava ile temizleme (çalışma ancak metan konsantrasyonunun ≤%0,5 olduğu tespit edildikten sonra gerçekleştirilebilir) VOL). “Bakım yapılıyor, çalıştırmayın” uyarı levhası asılmalıdır.

• Bileşen bakımı: Kükürt gidericiyi değiştirirken, iyi havalandırılmış bir ortamda gerçekleştirilmelidir. Eski kükürt gidericinin kapatılması gerekir (çevre kirliliğini önlemek için). İçten yanmanın bakımı yapılırken Motorlarda kolayca kıvılcım çıkarabilecek aletlerin (çelik anahtarlar gibi) kullanılması kesinlikle yasaktır. bakır anahtarların kullanılması önerilir).

• Düzenli denetim: Biyogaz kaçağı alarmının hassasiyeti ve patlamaya dayanıklı sızdırmazlık performansı Elektrikli ekipmanlar ayda bir kez kontrol edilmektedir. Biyogaz boru hattının duvar kalınlığı yılda bir kez kontrol edilir. çeyrek (korozyon ve delinmeyi önlemek için). Kecheng Electric tarafından kapsamlı bir güvenlik değerlendirmesi gerçekleştirilir Yılda bir kez güç mühendisi.

4. Acil Durum Müdahalesi (Ani Durumlar)

• Biyogaz sızıntısı: Makineyi derhal durdurun, biyogaz tankını ve ünitenin biyogaz vanasını kapatın, tümünü açın. kurulum alanındaki havalandırma ekipmanı, personeli rüzgar yönüne tahliye edin ve kesinlikle yasaklayın Herhangi bir elektrikli ekipmanın anahtarı (ışıklar, cep telefonları gibi). Metan konsantrasyonunun altına düşmesinden sonra %0,5, sızıntı noktasını kontrol edin ve onarın.

• Yangın kazası: Makineyi derhal durdurun ve gaz beslemesini kesin. koymak için kuru tozlu yangın söndürücü kullanın. Yangını söndürün (biyogaz havadan daha hafif olduğundan ve su onu kapatamayacağından yangını söndürmek için su kullanmayın). Şu tarihte: Aynı zamanda 119'u arayın, domuz çiftliğindeki personeli ve domuzları güvenli bir alana tahliye edin. Söndürdükten sonra Yangın, yangının nedenini araştırın (elektriksel kısa devre veya açık alevle tutuşma gibi).

• Ünite arızasının kapatılması: Biyogaz kesintisi nedeniyle kapanma durumunda yedek güç kaynağı (dizel gibi) Domuz ahırında havalandırma ve sıcaklık kontrolünü sağlamak için jeneratör) derhal etkinleştirilmelidir. Domuz Çiftliği için Biyogaz Jeneratör Seti mekanik arıza nedeniyle durursa lütfen Kecheng Electric Power'ın (400-xxx.xxxx) satış sonrası servisiyle iletişime geçin. Biz 2 saat içinde yanıt verecek ve 24 saat içinde yerinde onarımı gerçekleştirecektir.
